论坛里有小伙伴发图问这个门楣怎么建，小编给这位小伙伴提供一个可用的办法，希望你能喜欢，大家也可以通过这个办法建更复杂的模型

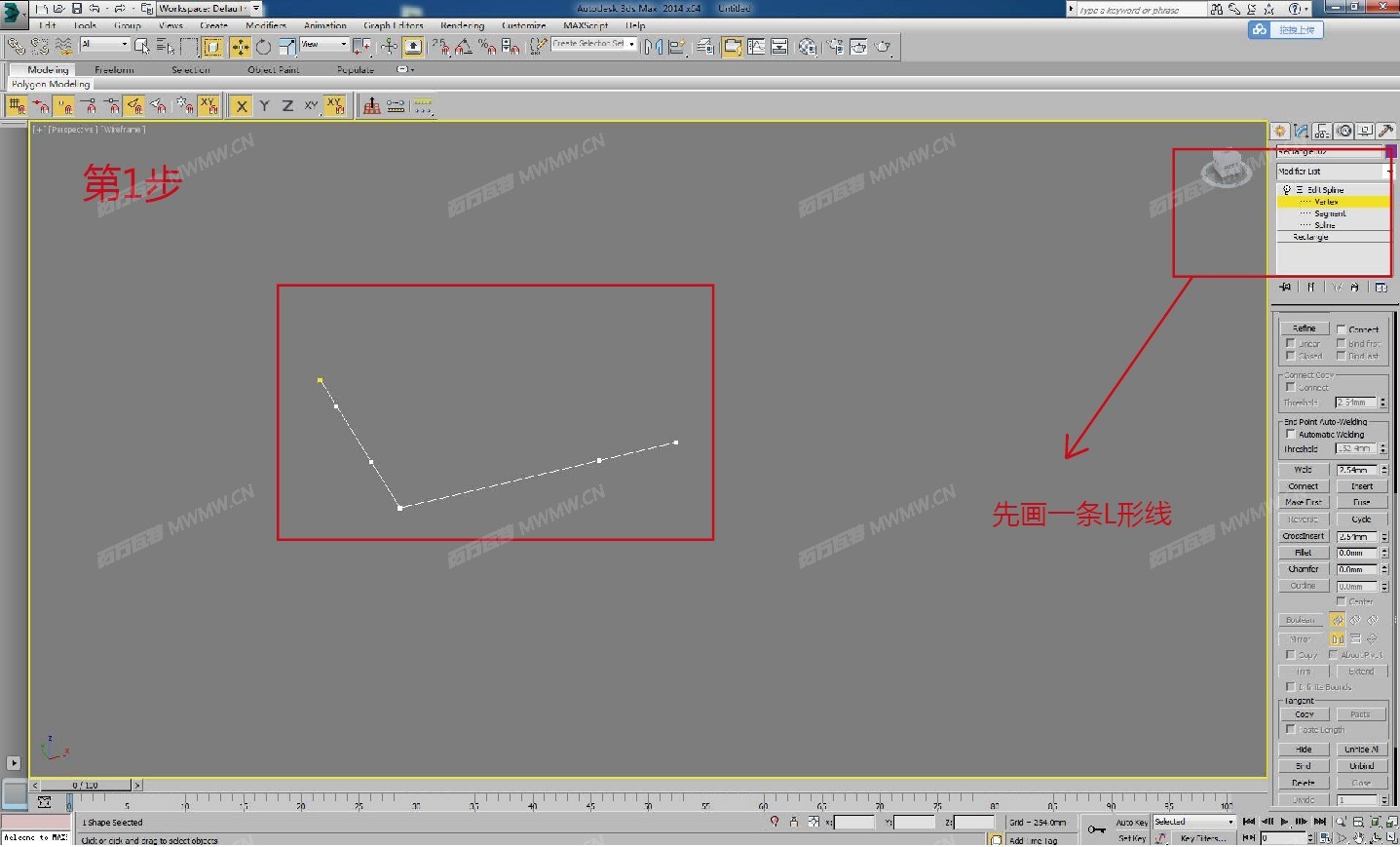

第一步：先画一条L形线

第一步先画一条线

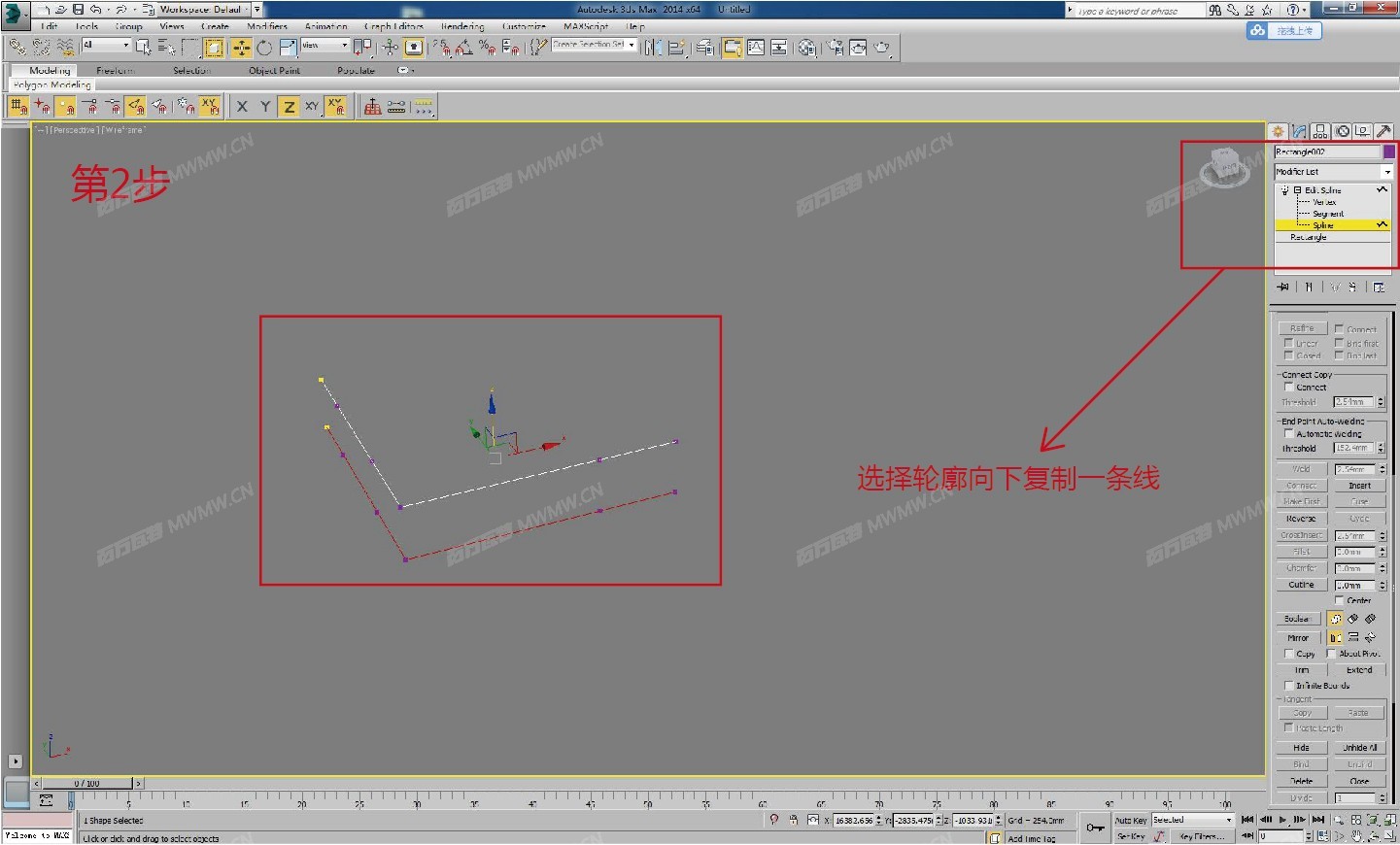

第二步：选择轮廓向下复制一条线

第二步选择轮廓向下复制一条面

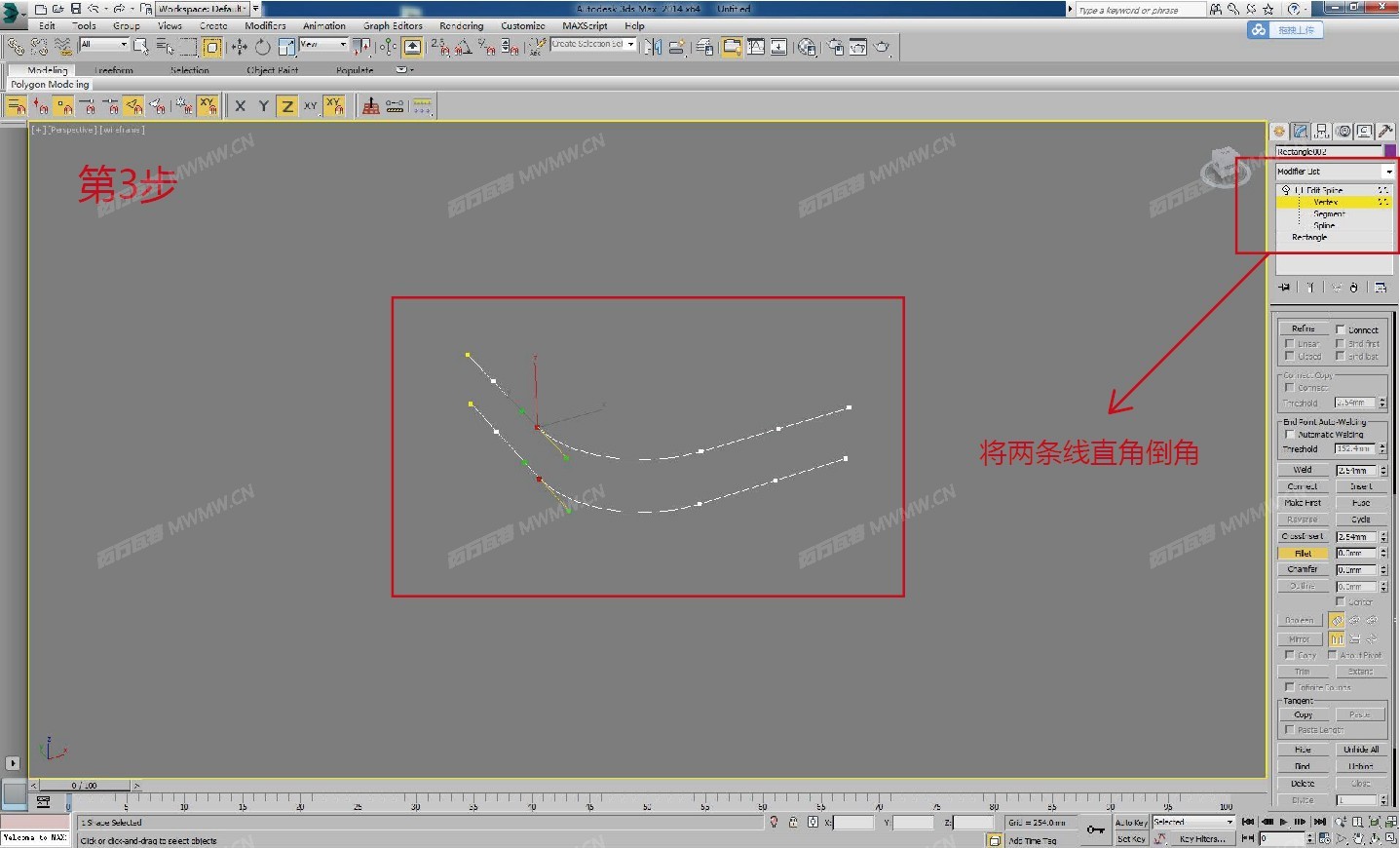

第三步：将两条直线倒角

第三步将两条线的直角倒角

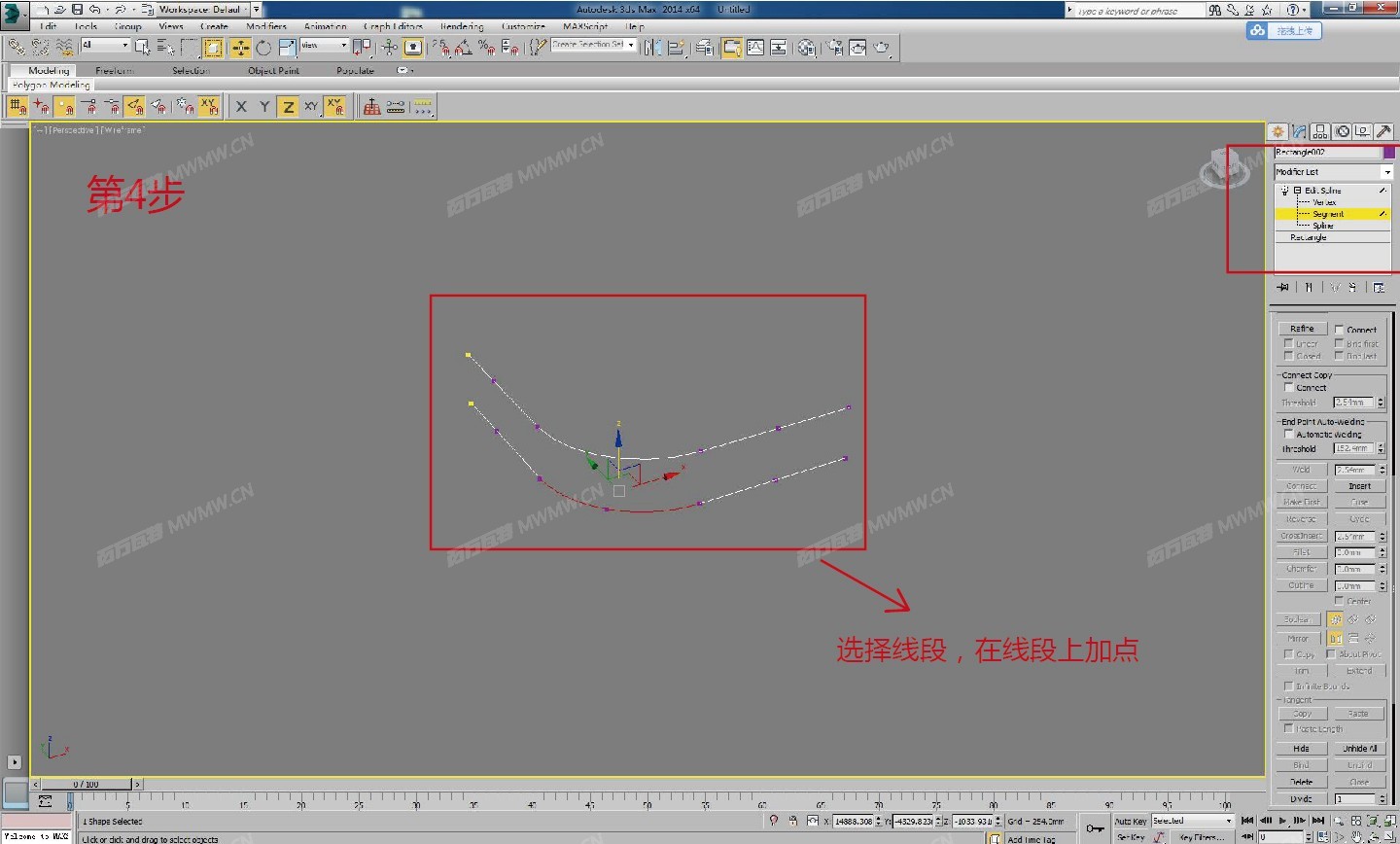

第四步：选择线段，在线段上加点

第四步选择线段，在线段上加点

第五步：调整下面线段上的点，调整到你理想的位置

第五步调整下面的线段上的点，到你理想的位置

第六步：选择线段，在上面的线段加点

第六步选择选段在上面的线段上加点

第七步：选择CrossSection(点连接)命令

第七步选择CrossSection(点连接)命令

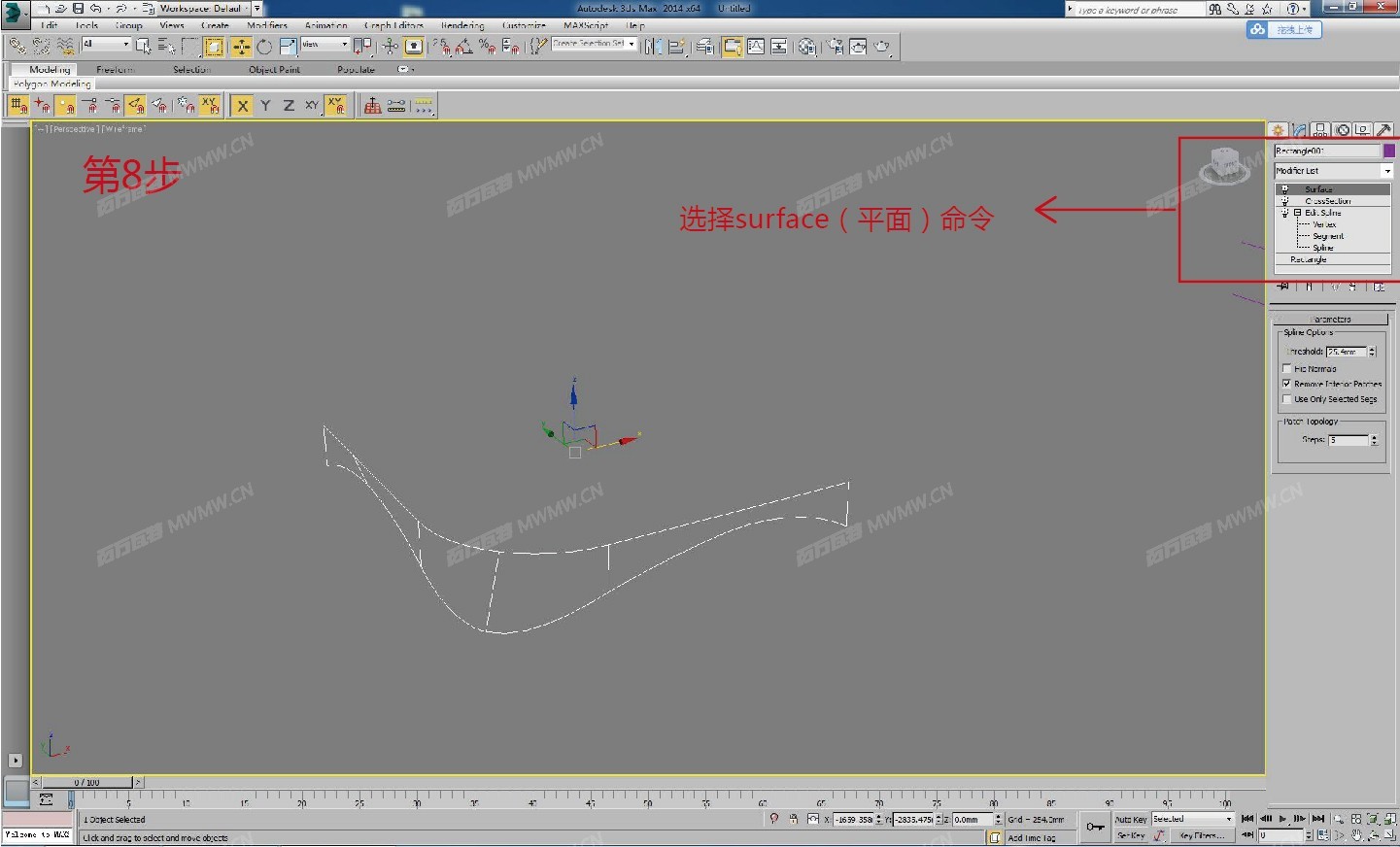

第八步：选择surface（平面）命令

第八步选择surface（平面）命令

第九步：选择shell（壳）命令

第九步选择shell（壳）命令

大功告成！

两条线画好了 得附加一下吧，然后下拉列表中有个横截面命令，分别单击两条线就有横截面了，给个壳命令就OKl啊。。。。仅限中文版本max

stoer 发表于 2018-6-11 11:44
surface（平面）命令这个在中文里面呢？

我的横截面直接壳不能成功试了半天
横截面，编辑面片，壳。 这样就可以了

5d4d5h4 发表于 2018-6-6 14:49
这个在中文里面是 横截面

surface（平面）命令这个在中文里面呢？

找不到CrossSection(点连接)命令

stoer 发表于 2018-6-5 10:51
找不到CrossSection(点连接)命令

这个在中文里面是 横截面

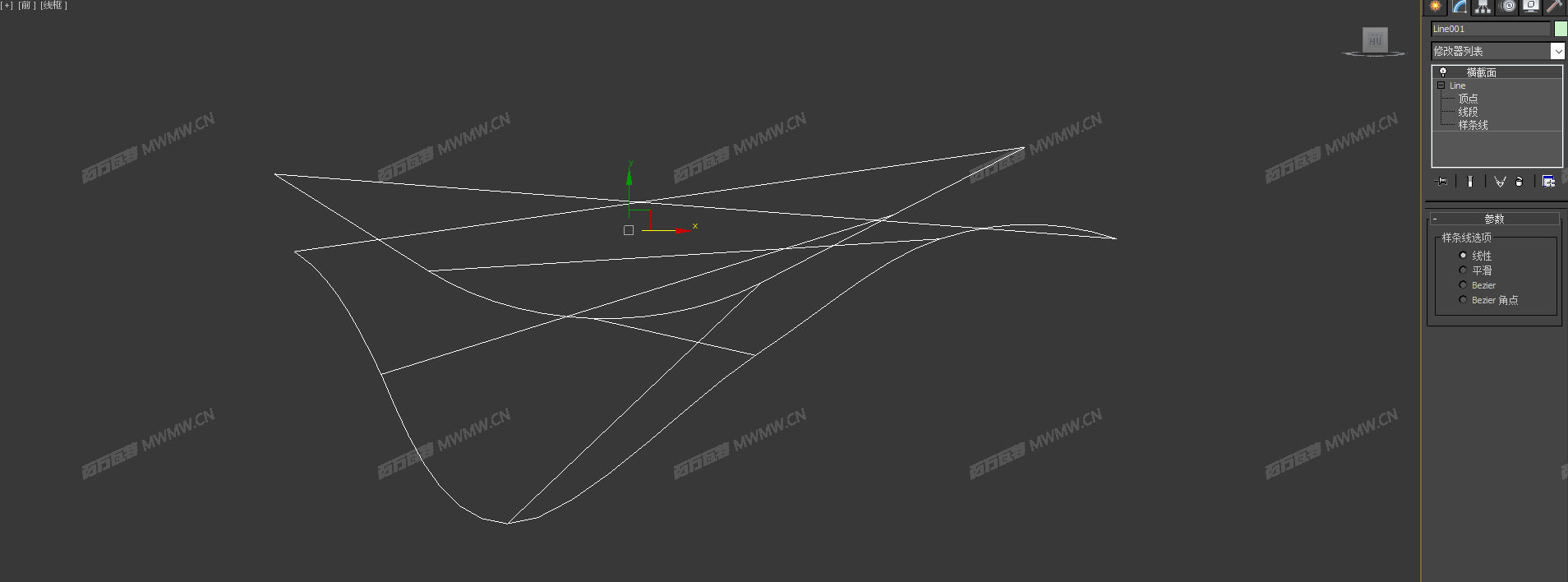

为啥我添加了横截面命令，点乱连了，求大神指导一下
