求教,这种曲线带镂空如何建模

2014-02-25 11:29 发布

希望大家提供一下思路,用ffd拉很容易破面,特别是厚的那个,有没有什么别的思路。
TA的作品 TA的主页
B Color Smilies

全部评论17

  • mike_668
    mike_668 2014-4-21 15:48:05
    有个 更好的 办法不知道 各位尝试过同样是平面上画好然后把 所有曲线断点再给个Garment Maker命令治理的细分可以自己调然后在给个壳命令(调好厚度)接下来弯曲即可(弯曲钱可根据自身需要 的点位置来调整物体的轴中心)。回答完毕
  • 光头
    光头 2014-2-26 11:31:16

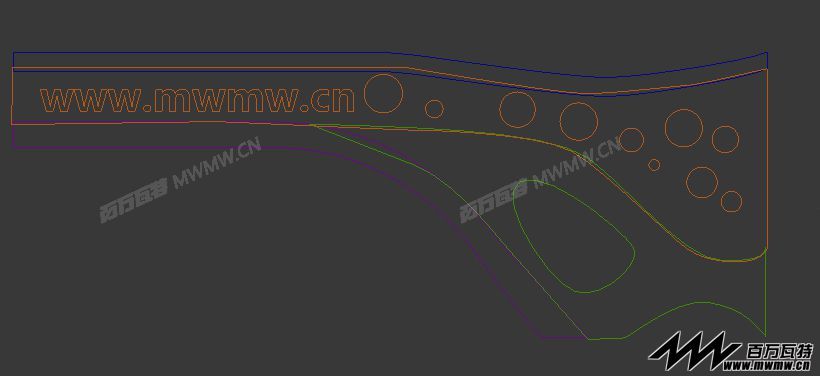

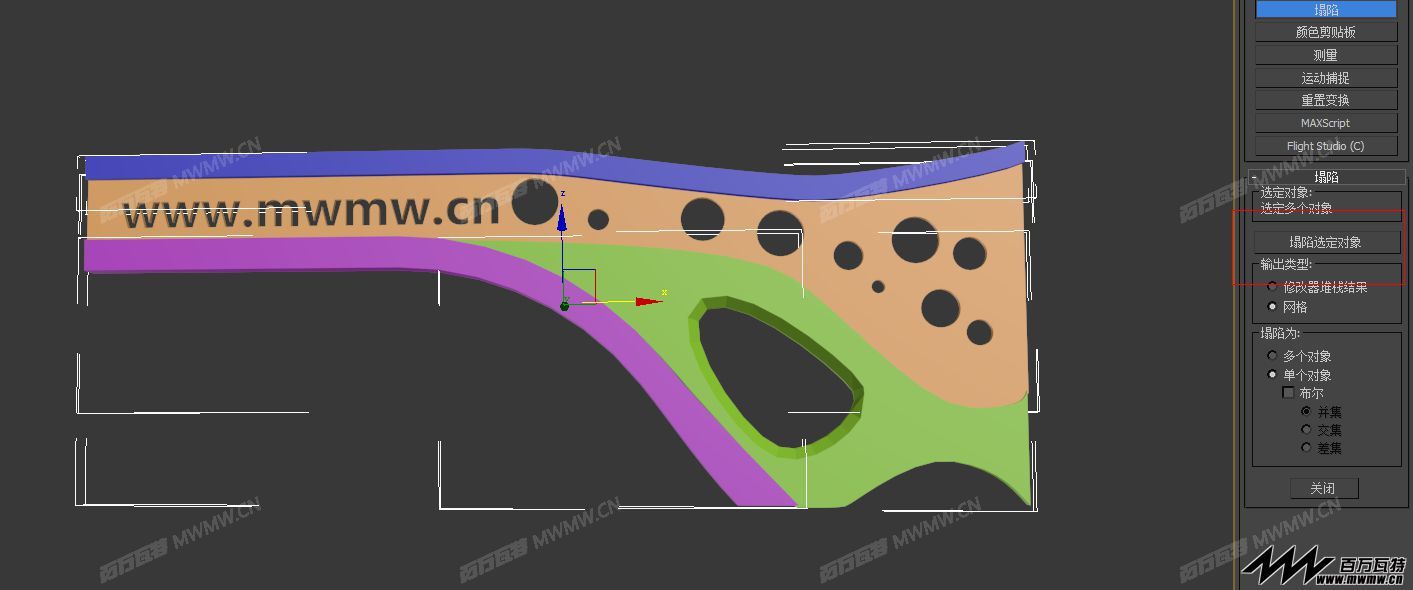

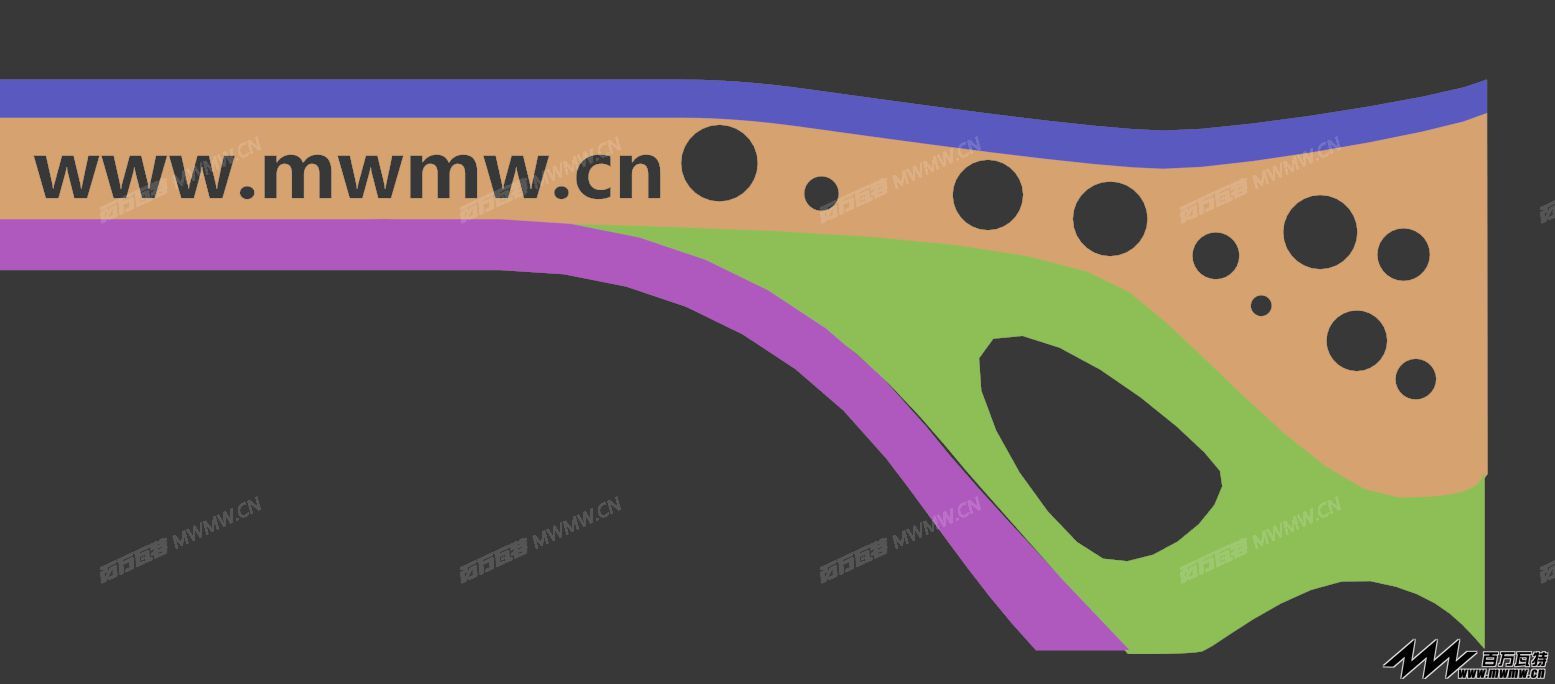

    画出正面,完了 看有几块  在分块画  完了在附加在一起  每块区域附加每块里面的东西

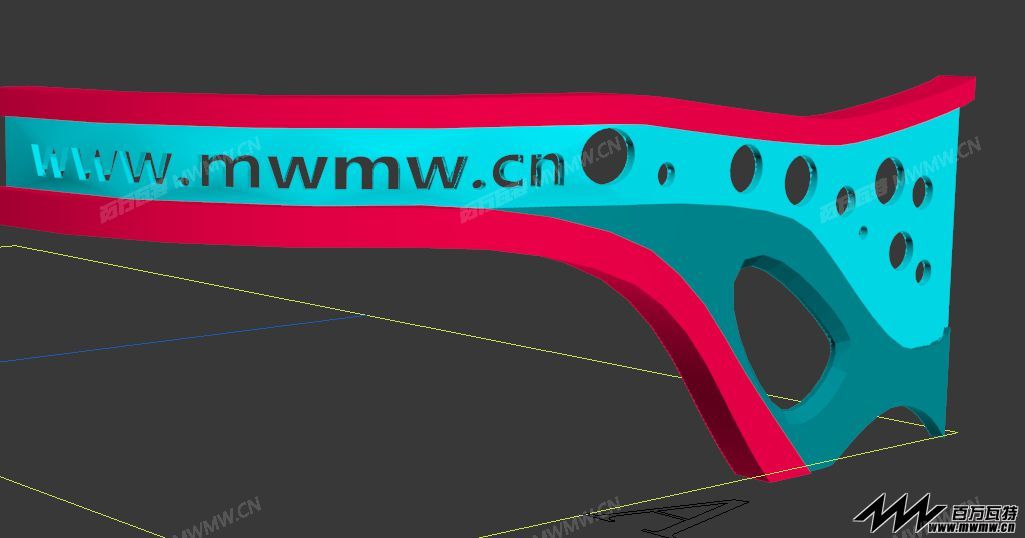

    完了整体挤出  看看有没有坡面

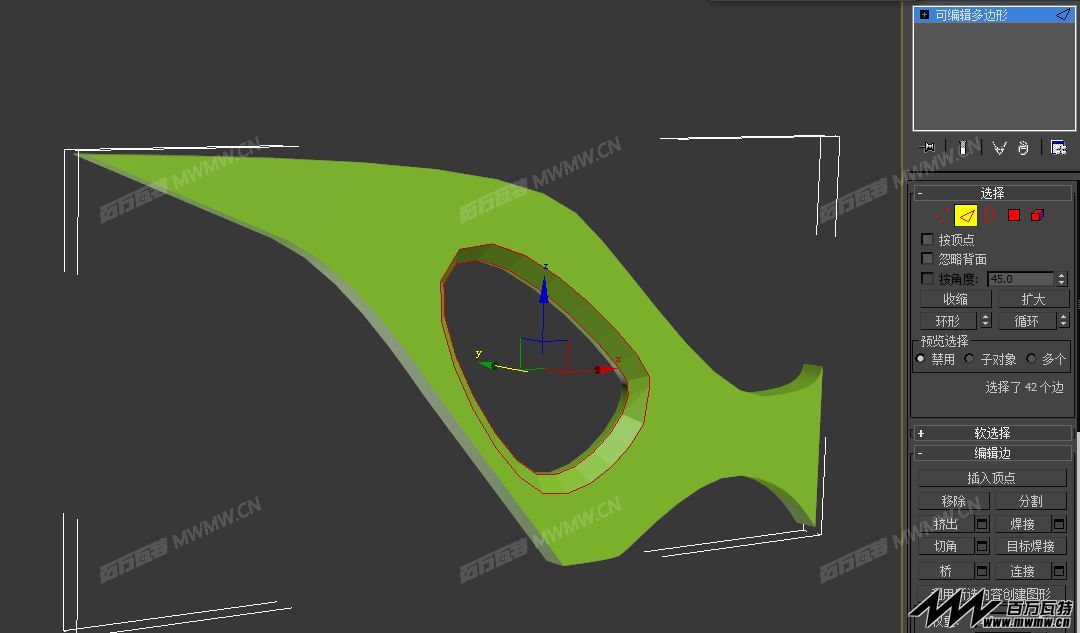

    这个你看他有倒角  转多边形 选择外边 切角
    完了整体选择附加

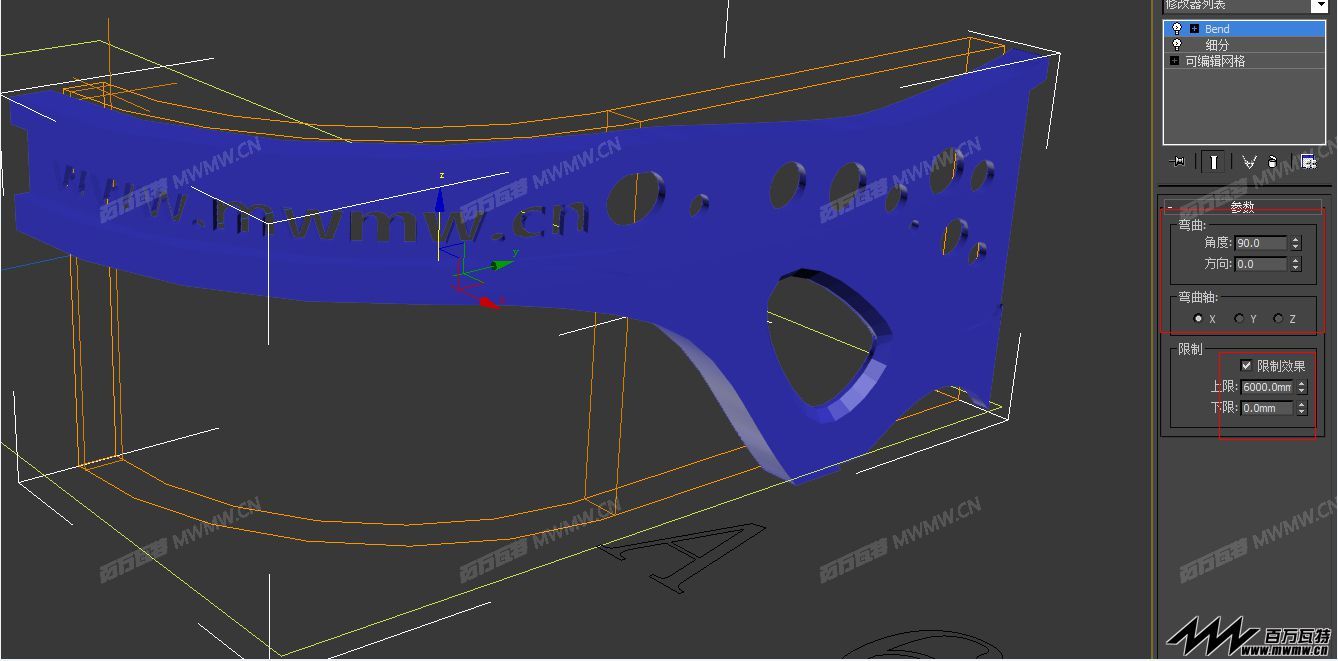

    给个细分 有时候细分弯曲会破面(可以使用切割  布尔运算里面的  不会就去百度) 再加一个弯曲
    完了 就好了
  • yu5158peng3784
    yu5158peng3784 2014-2-26 15:43:24
    重新画了一下果然好多了 多谢斑竹指点
  • anshimengni
    anshimengni 2014-2-26 16:46:23
  • chengong52
    chengong52 2014-3-11 09:30:19
    厉害
  • C.Multiflora
    C.Multiflora 2014-3-24 11:06:47
  • 小胖
    小胖 2014-4-19 15:59:59
